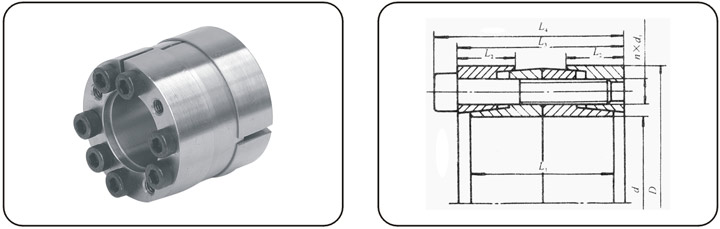

基本尺寸

额定负荷

内六角螺钉

胀套与轴结合面上的压力Pt(N/mm2)

胀套与轴毂结合面上的压力Pt'(N/mm2)

重量G
（Kg）

d

D

L1

L2

L3

L4

Mt

Ft

d1

n

MA(N.m)

30

55

40

17

46

52

0.9

60

M6

6

17

132

85

0.5

35

60

40

17

46

52

1.25

71

M6

7

17

135

93

0.6

40

65

40

17

46

52

1.5

75

M6

8

17

124

90

0.7

45

75

48

20

56

64

2.5

112

M8

6

41

136

98

1.1

50

80

48

20

56

64

3

120

M8

7

41

132

100

1.2

55

85

48

20

56

64

3.8

138

M8

8

41

138

108

1.3

60

90

48

20

56

64

4.3

143

M8

8

41

127

102

1.4

65

95

48

20

56

64

5.3

162

M8

9

41

132

108

1.5

70

110

58

24

68

78

7.6

219

M10

8

83

143

110

2.6

75

115

58

24

68

78

8.2

219

M10

8

83

134

105

2.8

80

120

58

24

68

78

8.7

219

M10

8

83

125

101

2.9

85

125

58

24

68

78

10.4

240

M10

9

83

133

109

3.1

90

100

58

24

68

78

12.3

274

M10

10

83

139

116

3.2

95

135

58

24

68

78

13.0

274

M10

10

83

132

112

3.3

100

145

66

28

76

88

15.0

30l

M12

8

145

121

98

4.5

110

155

66

28

76

88

18.6

338

M12

9

145

123

103

4.9

120

165

66

28

76

88

22.5

376

M12

10

145

126

108

5.3

130

180

76

33

86

98

29.3

451

M12

12

145

121

101

7.3

140

190

76

33

86

98

31.5

451

M12

12

145

112

95

7.8

150

200

76

33

86

98

39.4

526

M12

14

145

122

106

8.2

160

210

76

33

86

98

45

563

M12

15

145

123

108

8.7

170

225

86

38

98

112

52.5

619

M14

12

230

112

96

11.6

180

235

86

38

98

112

64.9

722

M14

14

230

124

107

12.2

190

250

102

46

114

126

78.3

825

M14

16

230

113

95

16.7

200

260

102

46

114

126

92.7

928

M14

18

230

121

103

17.4

220

285

110

50

122

138

126

1146

M16

16

355

126

107

22.3

240

305

110

50

122

138

137.5

1146

M16

16

355

115

100

24.1

260

325

110

50

122

138

167.6

1289

M16

18

355

120

105

25.8

280

355

130

60

146

164

217

1552

M18

18

485

113

97

38.2

300

375

130

60

146

164

258.5

1724

M18

20

485

117

102

40.6

320

405

154

72

170

190

357.8

2236

M20

20

690

120

102

58.6

340

425

154

72

170

190

380

2236

M20

20

690

113

97

61.8

360

455

178

84

198

220

501

2784

M22

20

930

115

97

85.0

380

475

178

84

198

220

555

2923

M22

21

930

115

97

87.2

400

495

178

84

198

220

584

2923

M22

21

930

109

93

93.4

420

515

178

84

198

220

657

3132

M22

24

930

111

96

97.5

440

545

202

96

226

250

795

3617

M24

24

1200

108

92

128.9

460

565

202

96

226

250

831

3617

M24

24

1200

103

88

134.1

480

585

202

96

226

250

868

3617

M24

24

1200

99

85

139.3

500

605

202

96

226

250

985

3940

M24

28

1200

104

91

144.5

520

630

202

96

226

250

1024

3940

M24

28

1200

100

88

157.6

540

650

202

96

226

250

1063

3940

M24

28

1200

96

84

163.1

560

670

202

96

226

250

1181

4219

M24

30

1200

100

88

168.6

580

670

202

96

226

250

1224

4219

M24

30

1200

96

84

174.O

600

710

202

96

226

250

1266

4219

M24

30

1200

92

83

179.5

注：Z17A型胀紧联结套螺钉的机械性能等级为12.9级
